地址：重慶市巴南區鐵公雞鋼材市場3區

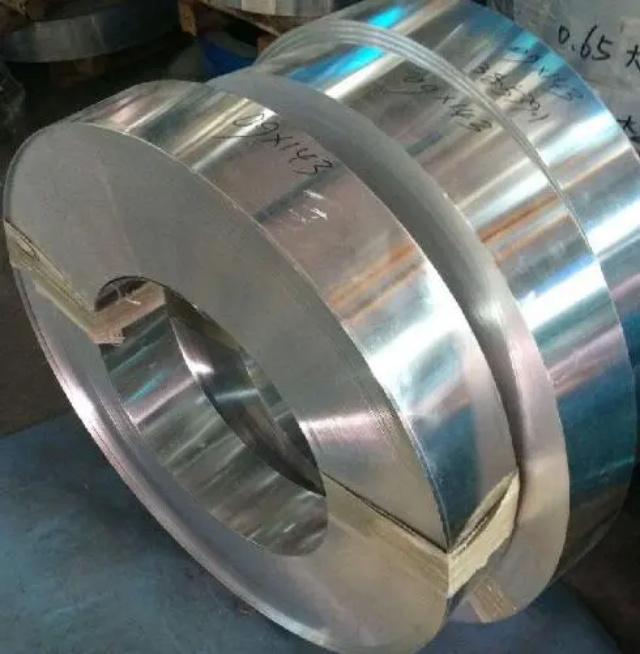

鋁帶電阻測試概述
鋁帶電阻測試是評估鋁帶導電性能的重要手段，通過測量鋁帶的電阻值，可以判斷其是否符合相關標準和使用要求。電阻大小直接影響鋁帶在電路中的電流傳輸效率、發熱情況等，因此電阻測試在鋁帶的生產、質量控制以及應用環節都至關重要。
鋁帶電阻測試方法
四端子法(開爾文測試法)
原理：四端子法使用四個電極，兩個用于施加電流(電流端子)，另外兩個用于測量電壓(電壓端子)。電流端子向鋁帶通入恒定電流，電壓端子測量鋁帶兩端的電壓降。根據歐姆定律 R= IU
(其中 R 為電阻，U 為電壓，I 為電流)計算出鋁帶的電阻。這種方法可以消除引線電阻和接觸電阻對測量結果的影響，提高測量精度。
操作步驟
將鋁帶樣品放置在測試平臺上，確保表面平整、清潔。
使用專用的四端子夾具將電流端子和電壓端子分別夾在鋁帶的兩端，保證良好的電氣接觸。
連接測試儀器，設置合適的電流值(通常根據鋁帶的規格和預期電阻值選擇，例如對于較薄的鋁帶，可選擇較小的電流，如 1A;對于較厚的鋁帶，可選擇較大的電流，如 10A)。
啟動測試儀器，記錄測量得到的電壓值，根據歐姆定律計算出電阻值。
雙電橋法
原理：雙電橋是一種專門用于測量低電阻的儀器，它通過比較未知電阻與已知標準電阻的比例關系來測量電阻。雙電橋可以消除引線電阻和接觸電阻的影響，適用于測量鋁帶等低電阻材料。
操作步驟
將鋁帶樣品接入雙電橋的測量回路中，注意連接牢固，避免接觸不良。
調整雙電橋的平衡旋鈕，使電橋達到平衡狀態。
讀取雙電橋上顯示的電阻值。
數字萬用表法(適用于粗略測量)
原理：數字萬用表通過內部的電路和傳感器測量電阻值。對于一些對精度要求不高的場合，可以使用數字萬用表對鋁帶電阻進行粗略測量。但數字萬用表的引線電阻和接觸電阻會對測量結果產生一定影響，導致測量誤差較大。
操作步驟
將數字萬用表的量程開關撥至電阻測量檔位，選擇合適的量程(例如，對于鋁帶電阻可能較小的范圍，可選擇 200Ω 或 2kΩ 量程)。
用萬用表的表筆分別接觸鋁帶的兩端，確保接觸良好。
讀取萬用表上顯示的電阻值。
測試設備選擇
高精度電阻測試儀：適用于對電阻測量精度要求較高的場合，如科研、高端制造業等。這類測試儀通常采用四端子法或雙電橋法，測量精度可達 0.01% 或更高。
數字萬用表：價格相對較低，操作簡單，適用于一般的電阻測量和現場檢測。但測量精度有限，一般在 0.5% - 2% 左右。
專用鋁帶電阻測試系統：一些鋁帶生產企業或專業檢測機構會使用專用的鋁帶電阻測試系統，該系統可以實現對鋁帶的自動化測試，提高測試效率和準確性。
影響鋁帶電阻測試結果的因素
溫度
鋁的電阻率隨溫度的變化而變化，一般來說，溫度升高，鋁的電阻率增大，電阻值也隨之增大。因此，在電阻測試過程中，需要控制測試環境的溫度，或者對測量結果進行溫度補償。例如，在 20℃時，鋁的電阻率約為 2.82×10
?8
Ω?m，當溫度升高到 100℃時，電阻率會顯著增大。
接觸電阻
測試電極與鋁帶之間的接觸電阻會影響測量結果。如果接觸不良，會導致接觸電阻增大，從而使測量得到的電阻值偏大。為了減小接觸電阻，需要確保測試電極與鋁帶表面清潔、平整，并施加適當的壓力。
鋁帶尺寸
鋁帶的長度、寬度和厚度會影響其電阻值。長度越長，電阻越大;寬度和厚度越大，電阻越小。在測試過程中，需要準確測量鋁帶的尺寸，并根據尺寸計算電阻值。
測試電流
測試電流的大小也會對測量結果產生一定影響。如果測試電流過小，可能會導致測量信號較弱，測量誤差增大;如果測試電流過大，可能會使鋁帶發熱，從而改變其電阻率，影響測量結果。因此，需要選擇合適的測試電流。
測試結果分析與判定
與標準值對比：將測量得到的鋁帶電阻值與相關標準或設計要求進行對比。例如，某些電子設備中使用的鋁帶電阻值可能有嚴格的上限要求，如果測量值超過該上限，則判定為不合格。
重復性測試：為了確保測量結果的可靠性，可以進行多次重復測試。如果多次測試結果的偏差較小，說明測量結果具有較好的重復性;如果偏差較大，則需要檢查測試設備和測試方法是否存在問題。
趨勢分析：對于同一批次或不同批次的鋁帶，可以進行電阻值的趨勢分析。如果發現電阻值呈現出明顯的上升或下降趨勢，可能意味著生產工藝或原材料存在問題，需要及時進行排查和改進。
實際應用案例
在一家電子元件制造企業中，需要對用于制造散熱器的鋁帶進行電阻測試。該企業采用四端子法，使用高精度電阻測試儀對鋁帶進行測量。在測試過程中，嚴格控制測試環境的溫度為 25℃，確保測試電極與鋁帶表面接觸良好。通過多次重復測試，得到鋁帶的電阻值平均為 0.05Ω。根據產品設計要求，鋁帶的電阻值應不大于 0.06Ω，因此該批鋁帶的電阻測試合格，可用于散熱器的制造。
